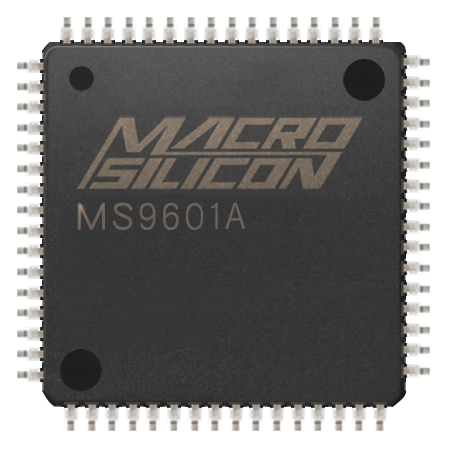

MS9601A HD 3 进 1 出切换器芯片
MS9601A 是 MacroSilicon（宏晶）推出的最高信号速率可达 3 Gbps 的 HD 信号 3 进 1 出切换器芯片。在 3 Gbps 速率下，可支持 4K @ 30 Hz 分辨率的 HD 输入信号。
芯片内集成 DDC 与 HPD 通道切换器，与对应 TMDS 通道同步切换。内置 2 个电压转换器（5 V 转 3.3 V 与 1.8 V），可简化外部电源电路。支持内置带代码的控制器或外部 I²C 控制器两种工作模式，并提供 6 个可配置芯片地址，便于级联应用。输入端均衡器与输出端可调驱动能力可适应不同线缆条件，并支持红外遥控或按键切换通道。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | HD 3 进 1 出切换器 |
| 最高数据速率 | 3 Gbps |
| 视频接口 | 3 路 HD 输入，1 路 HD 输出 |
| 最高分辨率 | 4K @ 30 Hz |
| DDC / HPD | 集成 DDC 与 HPD 切换，随 TMDS 通道同步 |
| 耦合方式 | 输入/输出支持直流与交流耦合 |
| 终端电阻 | 输入与输出端集成终端电阻 |
| 信号调理 | 可调输入均衡器；可调输出信号幅度 |
| 控制方式 | 内置 MCU（带控制代码）或外部 I²C 控制 |
| 级联 | 6 个可选择的芯片地址 |
| 人机交互 | 支持红外遥控与按键切换 |
| 电源 | 集成 5 V 转 3.3 V、1.8 V 电压转换器 |
| 封装 | LQFP-64（10 mm × 10 mm） |
| 环保 | 无铅，符合 RoHS |
功能框图
功能框图展示了 MS9601A 的多路 HD 输入切换、DDC/HPD 路由、均衡/驱动、内置电源与控制接口之间的连接关系。
主要特性
- 三路 HD 输入切换至一路输出，适合多源显示切换场景。
- DDC/HPD 与视频通道同步切换，便于 EDID 与热插拔管理。
- 内置电源转换，降低 BOM 与 PCB 面积。
- 支持 I²C 外部控制、红外与按键，灵活适配不同人机界面。
- 6 个可配置地址，方便多芯片级联矩阵设计。
典型应用
- HD 3 进 1 出切换器与矩阵前端
- 会议室、教室多信号源切换
- 安防监控多路输入选择
- 级联式 HD 切换机箱
设计注意
- 级联应用需规划 I²C 地址与 DDC/HPD 时序，避免多芯片总线冲突。
- 长线输入应结合均衡器调节验证信号裕量。
- 具体管脚定义、寄存器与默认 EDID 策略请以原厂数据手册为准。
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数限制与量产支持状态请以原厂最新数据手册及项目验证结果为准。
