基于 MS1827 的 5.5 寸高清屏导播台设计方案

面向小型直播、会议录制、教育培训和活动导播等场景，优森美正在设计一款基于 MacroSilicon（宏晶）MS1827 的便携式高清屏导播台。该方案以多路视频输入、机身预监、快捷切换和轻量化操作为核心，希望在桌面级体积内实现更接近专业导播台的使用体验。

方案定位

传统多机位直播通常需要视频切换器、监视器、音频处理设备和若干线缆配合使用。对于移动直播、小型会议室和桌面内容制作场景，这类组合成本高、搭建慢，也不利于非专业人员操作。

本设计的目标是把导播常用能力集中在一台小型设备中：

• 多路 HD 信号输入，适配摄像机、电脑、播放器等常见信号源。
• 机身集成 5.5 寸高清屏，可用于多画面预监和节目画面确认。
• 通过实体按键、触控菜单和 T-Bar 推子完成切换、特效和手动转场。
• 保留音频输入输出接口，便于接入麦克风、调音台或外部监听设备。
• 采用紧凑外形设计，适合桌面、外拍和临时活动部署。

MS1827 在方案中的角色

MS1827 属于视频处理类芯片，适合承担多路视频信号接入、画面处理、切换控制和输出链路管理等核心任务。在导播台设计中，它可以作为整机视频处理中心，连接 HD 输入、预监屏显示、节目输出以及外设控制逻辑。

围绕 MS1827 进行方案开发，重点不是简单堆叠接口数量，而是把输入检测、画面同步、切换特效、OSD 状态显示和控制响应统一起来。对于导播台产品来说，低延迟、稳定同步和按键响应一致性会直接影响现场操作体验，因此硬件设计、固件策略和整机交互需要同步考虑。

关键功能规划

多路 HD 输入

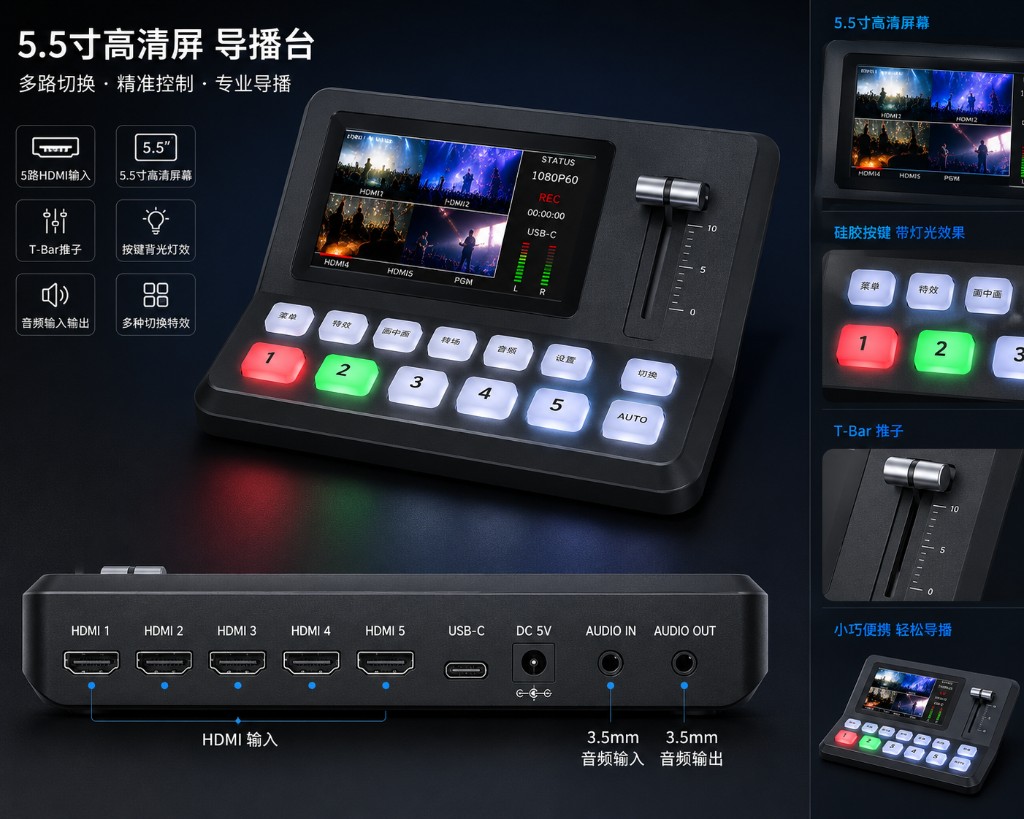

当前外观设计预留 5 路 HD 输入，可覆盖多机位摄像机、PPT 电脑、播放器和备用信号源等典型使用方式。前面板按键对应不同输入源，便于导播人员快速选择画面。

在后续设计验证中，HD 输入部分需要重点关注 EDID 策略、热插拔识别、分辨率兼容性和异常信号恢复能力，确保现场更换设备或重新接线后能够快速恢复工作。

5.5 寸高清屏预监

机身集成 5.5 寸高清屏，可以显示多路输入预览、当前节目画面、录制状态、输出分辨率、音频电平和接口状态。相比单纯依赖外接显示器，内置屏能够显著降低临时搭建成本，也让设备更适合移动场景。

屏幕交互可以承担菜单设置、特效选择、音频状态查看等操作，实体按键则负责高频导播动作，两者结合能够兼顾直观性和可靠性。

T-Bar 推子与切换特效

导播台保留 T-Bar 推子，用于手动控制转场进度。相较于单击按键直接切换，T-Bar 更适合舞台活动、课程录制和多机位访谈中需要控制节奏的场景。

设计图中还规划了多种切换特效和独立功能按键，例如菜单、特效、画中画、静音、设置、切换和自动切换等。后续固件可以围绕常用工作流提供快捷键映射，减少多级菜单操作。

音频输入输出

接口区域预留 3.5mm 音频输入与 3.5mm 音频输出，方便接入外部音源、麦克风前级或监听设备。对于直播导播产品，音频状态反馈同样重要，因此屏幕上的左右声道电平显示可以帮助操作者快速判断信号是否正常。

设计阶段关注点

该导播台目前仍处于设计阶段，后续样机验证建议重点围绕以下方向展开：

• 视频链路：验证多输入切换稳定性、分辨率兼容范围、端到端延迟和异常信号恢复能力。
• 交互体验：优化按键手感、灯效状态定义、T-Bar 阻尼、触控菜单层级和现场误触防护。
• 散热与供电：评估长时间工作下的芯片温升、外壳散热路径和 USB-C / DC 5V 供电余量。
• 结构可靠性：重点检查 HD 插拔强度、推子寿命、按键寿命和屏幕保护结构。
• 固件升级：预留后续功能迭代、参数调优和现场问题修复的升级通道。

典型应用场景

这类小型导播台适合部署在对空间、成本和操作复杂度敏感的场景中，例如企业直播间、培训教室、小型会议室、教会活动、展会演示、赛事解说和户外移动直播。对于只需要 1080P 级别导播、预监和快速切换的用户，它可以减少外设数量，让搭建流程更清晰。

小结

基于 MS1827 的 5.5 寸高清屏导播台方案，核心价值在于把多路输入、预监显示、实体导播控制和音频状态集中到一台便携设备中。随着硬件样机、固件功能和结构细节逐步验证，该设计有望成为小型直播和轻量化导播场景中的高性价比选择。

具体功能、接口定义和性能表现仍需以最终样机测试及量产规格为准。
