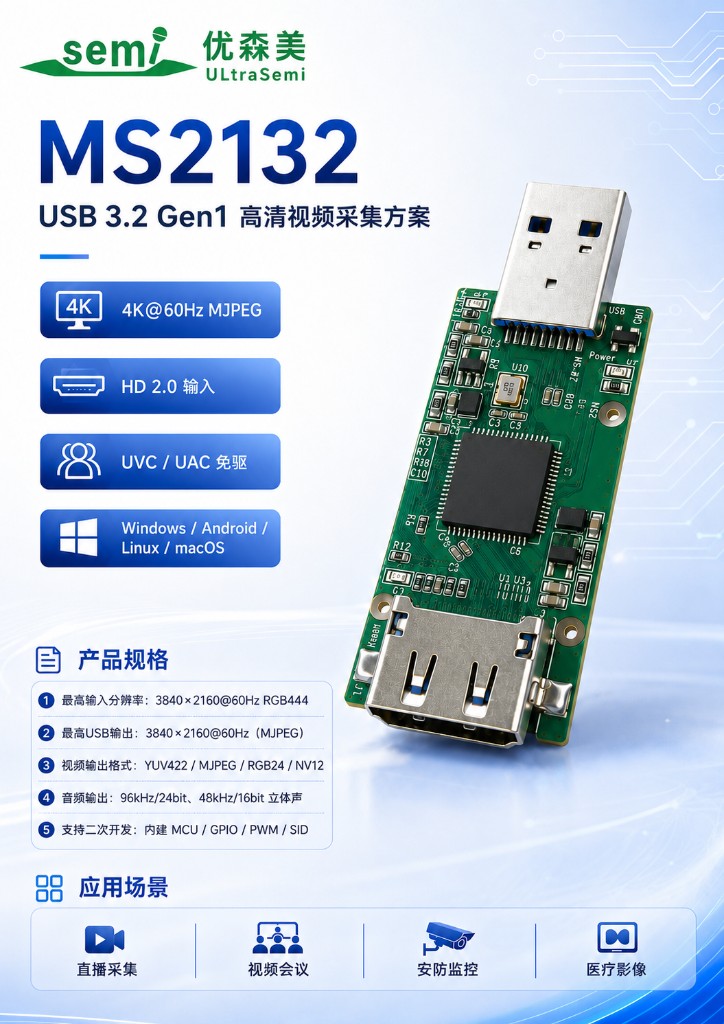

MS2132 USB 3.2 Gen1 高清视频采集样机方案
优森美基于 MacroSilicon（宏晶）MS2132 开发了一款 USB 3.2 Gen1 高清视频采集样机，面向直播采集、视频会议、安防监控和医疗影像等需要稳定 HD 输入与 USB 免驱输出的场景。该样机采用小型板卡形态，便于客户进行功能评估、整机集成和二次开发验证。
方案定位
MS2132 适合用于 HD 到 USB 视频采集产品，将 HD 信号转换为标准 USB 音视频设备输出。主机侧可通过常见直播、会议、录制或视觉分析软件直接调用，无需为终端用户安装专用驱动。
这类方案的核心价值在于降低集成门槛：前端接入摄像机、显微镜、工业相机、播放器或其他 HD 信号源，后端通过 USB 接入 Windows、Android、Linux 或 macOS 主机，即可形成稳定的视频采集链路。
样机规格
当前样机规划和宣传规格如下：
- 最高 HD 输入分辨率：
3840 x 2160 @ 60Hz RGB444。 - 最高 USB 输出分辨率：
3840 x 2160 @ 60Hz，输出格式为MJPEG。 - 视频输出格式：
YUV422、MJPEG、RGB24、NV12。 - 音频输出：支持
96kHz / 24bit、48kHz / 16bit立体声。 - USB 协议：
USB 3.2 Gen1。 - 主机兼容：Windows、Android、Linux、macOS。
- 二次开发：内建 MCU，并可扩展
GPIO、PWM、SID等控制能力。
具体格式组合、带宽占用和兼容表现需要结合固件配置、主机平台和应用软件进行实测确认。
关键能力
4K@60Hz MJPEG 采集
对于 4K 级视频采集，USB 带宽、编码格式和主机解码能力都会影响实际体验。样机以 4K@60Hz MJPEG 作为高规格输出方向，适合对画面细节和帧率有要求，同时希望保持 UVC 标准兼容性的应用。
在直播和会议场景中，MJPEG 输出可以被大量软件直接识别；在嵌入式或工业场景中，也便于上层应用通过标准视频设备接口获取图像数据。
HD 2.0 输入
样机支持 HD 2.0 输入方向，适配 4K 信号源。设计验证时需要重点关注 EDID 配置、HDCP 处理策略、热插拔稳定性、色彩格式协商和不同线材长度下的信号裕量。
对于客户整机产品，HD 输入端的 ESD、防护、接口结构强度和电源噪声控制同样会影响量产可靠性。
UVC / UAC 免驱输出
MS2132 采集样机面向标准 UVC 视频与 UAC 音频设备输出。主机侧通常可将其识别为 USB 摄像头和 USB 音频设备，适合接入 OBS、腾讯会议、Zoom、Teams、VLC、OpenCV 以及各类行业软件。
免驱并不意味着不需要适配。不同操作系统、浏览器、会议软件和采集框架对格式枚举、默认分辨率、音频采样率和设备名称的处理方式不同，样机阶段应尽早覆盖目标客户的软件环境。
应用场景
直播采集
可将相机、游戏机、导播设备或播放器的 HD 信号采集到电脑，用于直播推流、录制和素材制作。4K@60Hz MJPEG 能够覆盖高规格画面输入需求。
视频会议
可把会议摄像机、会议主机或演示设备转换为 USB 摄像头输入，接入主流会议软件，提升传统 HD 设备与现代视频会议系统的兼容性。
安防监控
可用于 NVR、摄像机或检测设备的 HD 画面采集，将视频接入 PC 或嵌入式主机进行显示、录制、分析和远程传输。
医疗影像
对于内窥镜、显微镜、影像工作站等 HD 输出设备，USB 采集可以降低接入上位机软件的复杂度。医疗相关产品需结合行业认证、隔离、防护和软件合规要求进行专项设计。
二次开发方向
样机预留内建 MCU 与外设控制能力，可用于客户定制按键、LED 状态、GPIO 触发、PWM 控制、设备描述符、默认格式和专用控制命令等功能。对于需要量产的采集卡、检测设备或行业终端，二次开发能力可以帮助产品形成差异化。
优森美可围绕 MS2132 提供样机评估、接口定义、EDID 配置、固件参数调优和整机适配支持，帮助客户从板级验证推进到产品化设计。
小结
这款 MS2132 USB 3.2 Gen1 高清视频采集样机，面向 4K HD 输入到 USB 免驱采集的典型需求，兼顾高分辨率、跨平台兼容和二次开发空间。对于正在开发直播采集、视频会议、安防监控或医疗影像设备的客户，它可以作为快速验证视频链路和产品形态的参考平台。
最终功能、格式支持和兼容性表现请以样机实测及量产固件配置为准。
