MS9344 HD 2.0 四路分配器芯片
MS9344 是 MacroSilicon（宏晶）推出的 HD 2.0 分配器芯片，支持 1 路 HD 2.0 输入、4 路 HD 2.0 输出。芯片内部集成色彩空间转换（CSC）、视频下采样等视频处理模块，每个端口均支持 HDCP 1.4 和 HDCP 2.3 视频加/解密。内嵌 8051 MCU，可外挂 SPI Flash，并提供多个用户可控 GPIO。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | HD 2.0 四路分配器（1 进 4 出） |
| HD RX | 1 路，满足 HD 2.0，兼容 HD 1.x |
| HD TX | 4 路，满足 HD 2.0，兼容 HD 1.x |
| 最高链路速率 | 6 Gbps |
| 最高分辨率 | 4096 × 2160 @ 60 Hz（输入/输出） |
| 色深 / 色彩格式 | RGB、YCbCr422、YCbCr444、YCbCr420；8/10/12/16 bpc |
| 色彩空间 | sRGB、BT601、BT709、BT1120、xvYCC601/709、sYCC601、Adobe RGB/YCC601、BT2020 等 |
| HDR / 3D | 支持 HDR10 与 3D 视频输入/输出 |
| HDCP | HDCP 1.4 / HDCP 2.3 加解密 |
| 音频 | 32 kHz～192 kHz PCM；DTS、Dolby 等；支持 HBR Audio |
| 控制与扩展 | CEC、SCDC；DDC 5 V 兼容；HPD 5 V 兼容输入/输出 |
| 视频处理 | 色彩空间转换、视频下采样 |
| HD RX 输入 | 解扰、自适应 EQ |
| HD TX 输出 | 加扰、输出驱动可调节 |
| MCU | 内嵌 8051 core；外挂 SPI Flash；多路用户可控 GPIO |
| 音频输入 | 支持单通道输入（CH0） |
| 时钟与复位 | 内建上电复位电路 |
| 供电 | 3.3 V、1.1 V、2.5 V；内置 3.3 V 转 2.5 V LDO |
| 封装 | QFN-128（12.3 mm × 12.3 mm）塑封 |

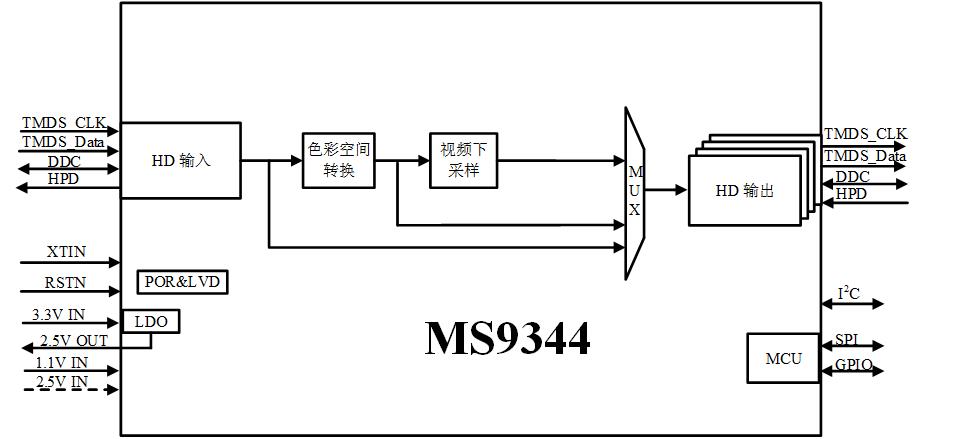

功能框图
功能框图展示了 MS9344 的 HD RX、视频处理、四路 HD TX、HDCP、MCU 与电源管理之间的连接关系。
主要特性
- 单路 HD 2.0 输入分配至四路 HD 2.0 输出，兼容 HD 1.x 设备。
- 每路端口支持 HDCP 1.4/2.3 加解密，适合受保护内容分发场景。
- 集成 CSC 与视频下采样，便于多路输出格式统一。
- 支持 HDR10、3D 与高带宽音频（HBR Audio）。
- 内嵌 MCU 与可编程 GPIO，支持固件定制与系统控制。
- 输入端自适应 EQ，输出驱动可调节，利于长线与多 Sink 驱动。
典型应用
- HD 2.0 四路分配器与多屏同显设备
- 带 HDCP 2.3 的专业 AV 分配机箱
- 会议室、展厅、监控中心多路 HD 输出
- 需要 MCU 二次开发的矩阵/分配子板
设计注意
- 与 MS9334C（3 Gbps TMDS 分配）相比，MS9344 面向 HD 2.0 / 6 Gbps 链路，需按目标分辨率与 HDCP 版本评估。
- 四路 HDCP 与 EDID 策略应在系统级充分验证；MCU 固件与 SPI Flash 配置需结合原厂 SDK。
- 多路同时输出时注意 3.3 V / 1.1 V / 2.5 V 供电设计与热设计。
- 具体管脚定义、寄存器与启动时序请以原厂数据手册为准。
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数限制、MCU 固件能力与量产支持状态请以原厂最新数据手册及项目验证结果为准。
