MS1858E CVBS/S-Video 转 HD 视频转换器
MS1858E 是 MacroSilicon（宏晶）推出的 单芯片 CVBS/S-Video 转 HD 视频转换器。芯片内置 2 路 9-bit 视频 ADC、24-bit 音频 ADC 及 HD 1.3 发送器，集成 3D 视频解码、高品质 OSD 与存储单元，支持视频缩放、帧率转换及隔行/逐行转换。
支持 主/从模式：主模式由内部控制器与 EEPROM 定制；从模式由外部控制器经 I²C 控制，MCUSEL 引脚决定工作模式。
核心规格
| 项目 | 规格 |
|---|---|
| 转换方向 | CVBS / S-Video → HD |
| 视频 ADC | 2 路 9-bit，采样时钟 54 MHz |
| HD 输出 | HD 1.3 发送器，24-bit RGB/YUV，最高 WUXGA |
| 输入幅度 | 视频 0.45–1.1 VPP；音频最高 1.6 VPP |
| 视频处理 | 3D 去隔行、水平/垂直缩放、帧率转换 |
| 音频 | 左右声道模拟输入 |
| 控制 | 内置 MCU + 固件；主/从模式（MCUSEL） |
| 接口 | I²C、HPD、DDC、外置 27 MHz 晶振 |
| 供电 | 3.3 V + 1.2 V |
| 封装 | QFN-48（7 mm × 7 mm） |

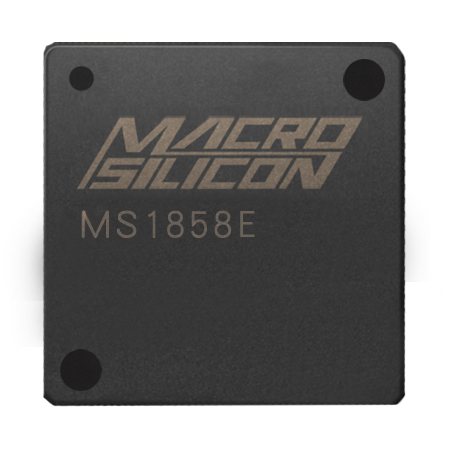

功能框图
主要特性
- 单芯片 CVBS/S-Video 转 HD，集成 HD 1.3 发送器。
- 2 路 9-bit 视频 ADC 与 24-bit 音频处理。
- 3D 去隔行、OSD、缩放与帧率/隔逐行转换。
- 主/从双模式，EEPROM 可定制常用功能。
- 内置测试图片、A/V mute、自动增益与色温调节。
典型应用
- TV To PC（模拟源转 HD 显示）
- 视频采集
- 医疗内窥镜
- 长车后拉
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
