MS1852 CVBS/S-Video 转 VGA 视频转换器
MS1852 是 MacroSilicon（宏晶）推出的 CVBS/S-Video 转 VGA 视频转换器。芯片支持标准 NTSC/PAL 输入，内部模式检测自动识别 CVBS 或 S-Video 信号并转换为 VGA 输出。
集成高速模数转换、3D 视频解码、视频处理、数字视频输出及高速数模转换，支持画中画、高品质 OSD、帧率转换与隔行转逐行。
选型说明
MS1850 与 MS1851 不建议用于新设计。 请选用 MS1852 实现相同或更强的 CVBS/S-Video 转 VGA 功能。
核心规格
| 项目 | 规格 |
|---|---|
| 转换方向 | CVBS / S-Video → VGA |
| 视频输入 | CVBS、S-Video；NTSC/PAL 自动检测 |
| VGA 输出 | 最高 1920×1200 @ 60 Hz |
| 数字视频输出 | BT.656（8-bit 4:2:2 内同步）/ BT.601（外同步），最高 1280×720 @ 60 Hz |
| 视频处理 | 去隔行、3D 降噪、画中画、帧率转换 |
| 控制器 | 内置 MCU，外置 SPI Flash |
| 接口 | I²C 从机，外置 27 MHz 晶振 |
| 供电 | 3.3 V + 1.2 V |
| 工作温度 | 0–70 ℃ |
| 封装 | QFN-48（7 mm × 7 mm） |

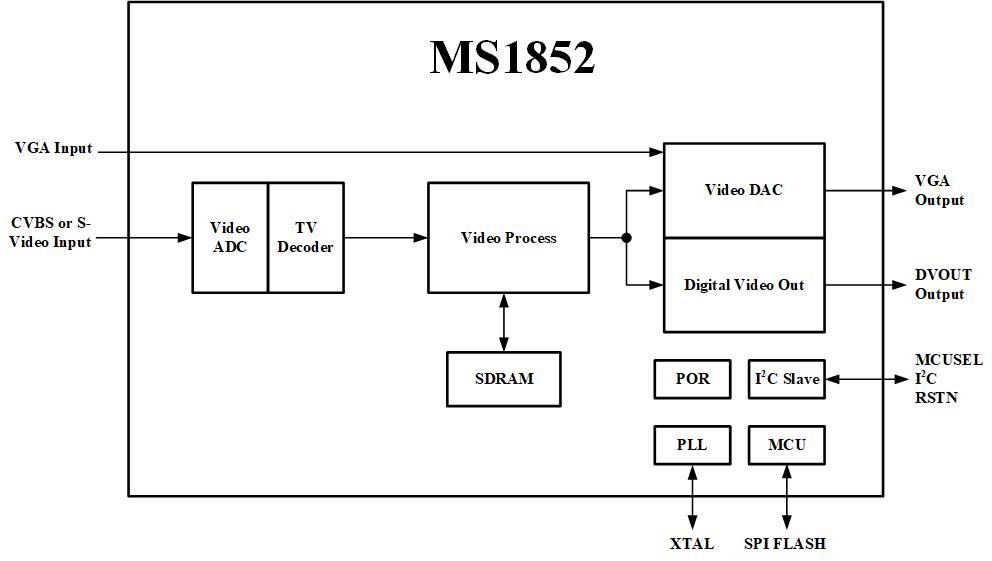

功能框图
主要特性
- CVBS/S-Video 自动识别，转 VGA 最高 1920×1200。
- 3D 视频解码、去隔行与全局噪声滤波。
- 画中画、高品质 OSD、帧率转换。
- 内置 MCU、PLL、POR、SDRAM。
- 新设计替代 MS1850/MS1851 的推荐型号。
典型应用
- TV To PC（模拟视频转 VGA 显示）
- 视频采集
- 数字仪表盘
- VGA to Video（VGA 输出端设备）
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
