D3100/D3101 外置 DDR LVDS/RGB 点屏芯片
D3100/D3101 是海奇 D 系列 1.0 GHz SoC，支持外扩最大 256 MB @1333 Mbps DRAM 与多格式 FHD 60 fps 解码。显示输出 RGB565/LVDS，视频输入 HD 输入 / CVBS，运行 RTOS/Linux，封装 eLQFP128。
海奇官网产品页型号为 D3100/D3101；本页以官方产品页为准。

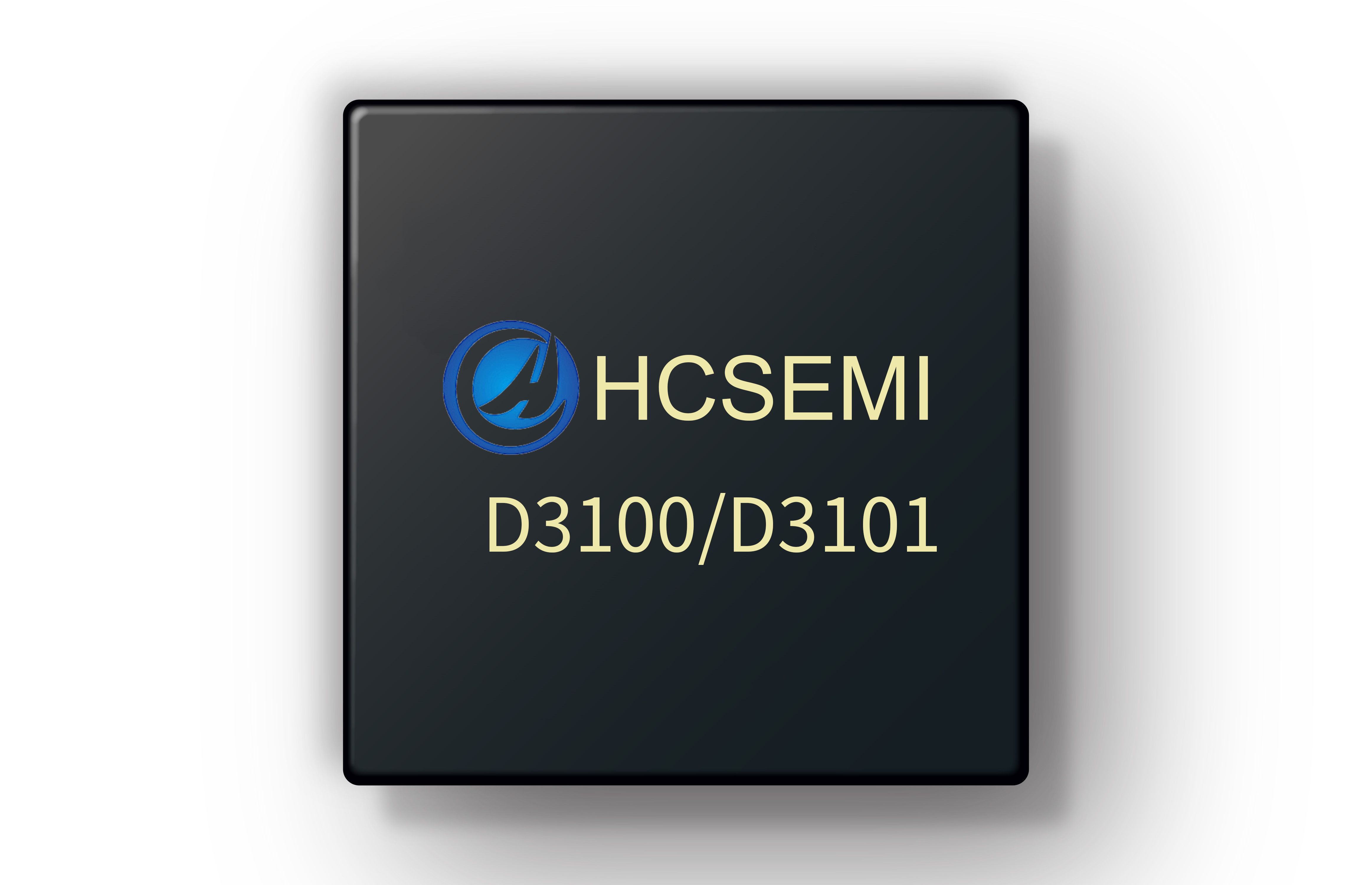

产品图
核心规格
| 项目 | 规格 |
|---|---|
| CPU | 1.0 GHz |
| DRAM | 外扩最大 256 MB @1333 Mbps |
| Flash | SPI Flash |
| 视频解码 | 多格式 @FHD 60 fps |
| 显示输出 | RGB565 / LVDS |
| 视频输入 | HD 输入 / CVBS |
| 音频 | I2S 入 + I2S 出 |
| USB | USB 2.0 Host + USB 2.0 Host/Slave |
| SDIO | SDIO 3.0 / eMMC 4.4（4 line） |
| I2C/UART | 6×PWM，2×UART，1×SARADC，IRRX |
| 以太网 | — |
| Wi-Fi | D3100 支持 |
| 系统 | RTOS/Linux |
| 封装 | eLQFP128 |
典型应用
- 投影仪、显示器、智慧屏、商用电视
