D125 高清电子放大镜方案
方案简介
本方案面向手持电子放大镜、阅读辅助设备及便携式观察产品，采用 D125 高性价比 SoC 平台，集成 720P 图像采集、实时图像处理、屏幕显示、存储扩展、LED 补光及电池供电接口。
图示主控为 D125CCS，采用 SiP 封装内置 16 MB PSRAM，另有 40 KB SRAM，为图像缓冲、缩放处理及显示界面提供运行内存。当前方案使用外挂 Flash 存储程序及资源，容量可根据固件和资源需求选择；支持定制 SiP 内置 Flash，满足进一步减少外围器件和缩小板卡尺寸的需求。
板卡与结构参考

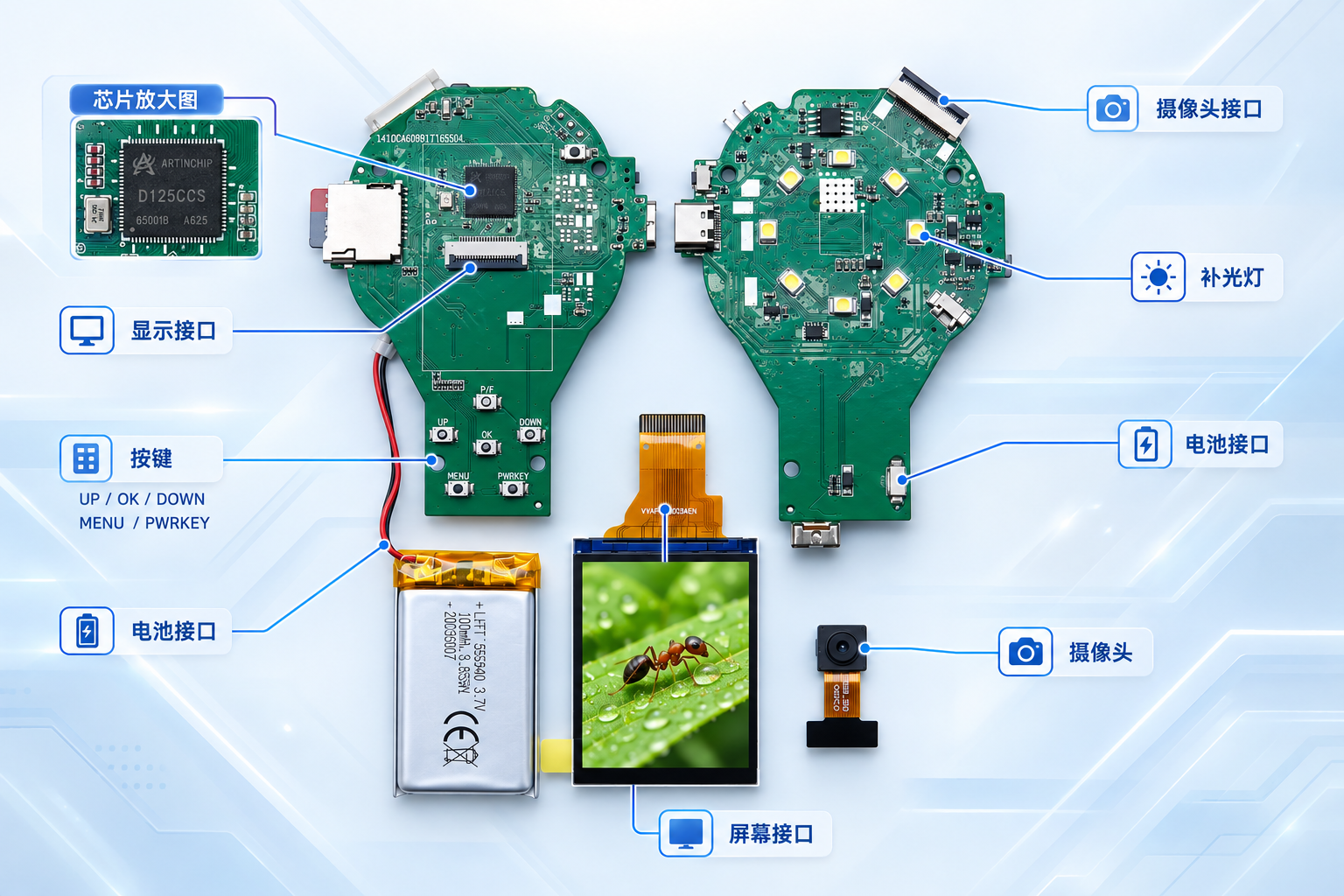

图中展示 PCBA 正反面、显示接口、摄像头接口、补光灯、按键与电池连接方式。图中主控丝印为 D125CCS，对应 16 MB PSRAM、40 KB SRAM、QFN88（9×9 mm）。
核心硬件配置
| 项目 | 配置 |
|---|---|
| 主控平台 | D125 |
| SoC 封装 | QFN88 |
| 内置 RAM | 16 MB PSRAM + 40 KB SRAM（D125CCS） |
| 程序存储 | 当前方案使用外挂 Flash，容量按项目配置 |
| Flash 定制 | 支持定制 SiP 内置 Flash，容量与具体配置按项目确认 |
| 摄像头 | 1280×720 DVP 接口 |
| 显示屏 | 240×320 彩色屏 |
| LCD 接口 | 22Pin FPC |
| 存储扩展 | TF 卡槽 |
| 数据及供电接口 | USB-C |
| 电池接口 | 2Pin 连接器 |
| 补光系统 | 摄像头周围 8 颗高亮 LED 环形排布 |
| 摄像头连接 | FPC 从 LED 灯间隙穿过，结构紧凑、走线清晰 |
方案架构
720P DVP 摄像头负责采集高清图像，D125 SoC 完成图像接收、处理、缩放和显示控制，并将画面实时输出至 240×320 显示屏。
摄像头外围配置 8 颗高亮 LED，采用大半径环形排布，可提升近距离观察时的补光均匀性，减少局部阴影和中心过曝，适合阅读、电子元件观察及细节检测等应用。
核心优势
高性价比
采用 D125 平台，以集成显示、图像处理功能及内置 RAM 满足实时采集与显示需求，可根据目标售价选择摄像头、屏幕及外挂 Flash 容量，控制整机成本。
SoC 高度集成
D125CCS 通过 SiP 集成 16 MB PSRAM，同时提供 40 KB SRAM。无需为这部分运行内存单独布置外部 RAM 芯片及相关走线，有助于降低 PCB 设计复杂度。当前方案的程序存储采用外挂 Flash；如需进一步提高集成度，可定制 SiP 内置 Flash，减少独立 Flash 芯片及相关走线。
BOM 极简
核心系统由 SoC、外挂 Flash、DVP 摄像头、显示屏、TF 卡槽、USB-C、电池接口及 LED 补光电路组成。外围器件少，便于采购、贴装、测试和生产管理。
小型化设计
QFN88 封装占板面积小，配合 SiP 内置 RAM 和紧凑接口布局，可缩小 PCBA 尺寸，为轻薄、便携的整机结构预留更多空间。
均匀环形补光
8 颗高亮 LED 采用加大半径的环形布局，摄像头位于灯环中心，FPC 从两颗 LED 之间穿出，在保证结构紧凑的同时改善近距离补光效果。
备料与生产
SiP 内置 RAM 减少外部内存器件和装配环节，外挂 Flash 可按项目容量需求选型，便于规划备料与生产。实际交付周期按选定型号和供应情况确认。
产品功能方向
方案可根据客户需求扩展以下功能：
- 实时图像放大
- 多级数字变焦
- 画面冻结
- 亮度调节
- LED 补光调节
- 彩色、黑白及高对比度显示模式
- TF 卡图片或视频存储
- USB-C 充电及数据连接
- 自动关机和低电量提示
适用产品
- 手持电子放大镜
- 老年人及低视力人群阅读辅助设备
- 儿童自然观察与科普产品
- 电子元件及 PCB 维修观察工具
- 珠宝、印刷和纺织细节检测设备
- 便携式工业观察终端
- 高性价比消费电子产品
方案价值
高清看得见，成本降得下。
D125 高清电子放大镜方案，以 QFN88 SoC、SiP 内置 16 MB PSRAM、外挂 Flash、720P DVP 摄像头和 240×320 显示屏构建极简视觉平台。
一块板集成图像采集、实时显示、TF 存储、USB-C、电池连接和 8 颗环形高亮 LED 补光，具有高性价比、BOM 极简、小型化和集成运行内存等优势，帮助客户缩短开发周期，加快产品量产落地。
规格参考
RAM 容量、封装及外部存储接口参考匠芯创官方产品选型表。本页按图中 D125CCS 标注；其他 D125 子型号的 RAM 容量可能不同。
方案咨询
如需评估 D125 高清电子放大镜方案，请联系 doc@ultrasemi.com。可提供目标尺寸、屏幕规格、放大倍率、存储需求与电池续航目标，便于确认方案配置。
