MS9334C HD 1 分 4 分配器芯片
MS9334C 是 MacroSilicon（宏晶）推出的最高信号速率可达 3 Gbps 的 HD 信号 1 分 4 分配器芯片。在 3 Gbps 速率下，可支持 4K × 2K @ 30 Hz 分辨率的 HD 输入信号，支持 10/12/16 位色深，并支持 YCbCr420 4K × 2K @ 60 Hz 格式。
HD 输入端具备时钟与数据恢复及自适应 EQ；HD 输出端具有信号预加重功能，支持较长线缆传输。芯片内部集成 EDID RAM。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | HD 信号 1 分 4 分配器 |
| 最高信号速率 | 3 Gbps |
| 视频接口 | 1 路 DVI/HD 输入，4 路 DVI/HD 输出 |
| 最高分辨率 | 4K × 2K @ 30 Hz；YCbCr420 4K × 2K @ 60 Hz |
| 色深 | 10/12/16 位输入/输出 |
| HD 输入 | 自适应 EQ；自动监测输入信号 |
| HD 输出 | 信号预加重；自动监测输出设备状态 |
| DDC | 5 V TTL 电平 DDC 通道 |
| EDID | 集成 512 K 字节 EDID RAM |
| 工作温度 | -40°C～85°C |
| 封装 | LQFP100 塑封 |
功能框图

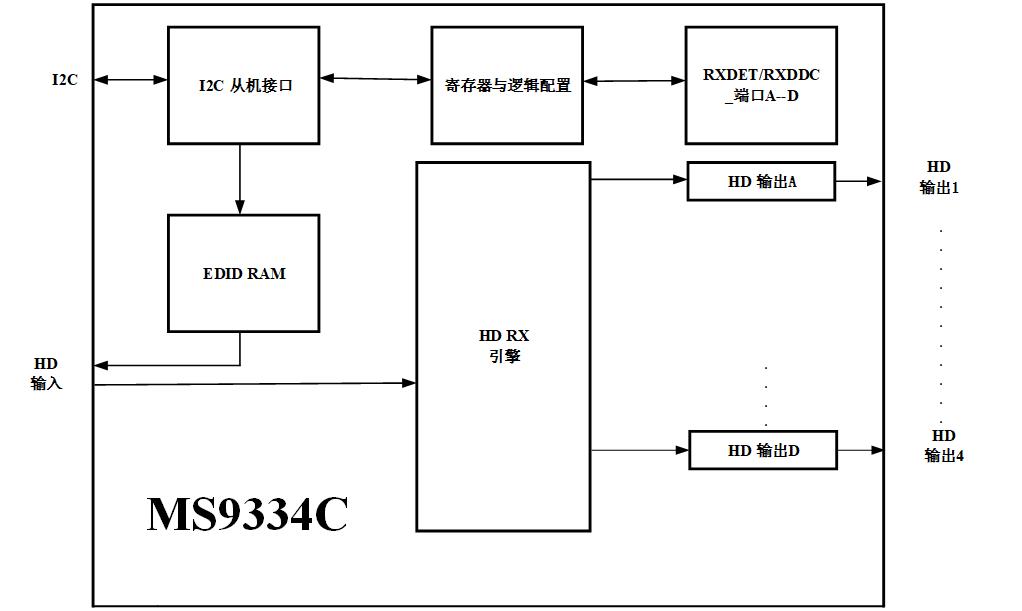

功能框图展示了 MS9334C 的 HD 输入处理、1 分 4 分配、多路输出预加重与 EDID 管理之间的连接关系。
主要特性
- 单路 HD 输入同步分配至四路 HD 输出。
- 支持 4K @ 30 Hz 及 YCbCr420 4K @ 60 Hz 格式。
- 输入端自适应 EQ 与输出端预加重，提升多路长线分配能力。
- 自动监测 HD 输入与各输出 Sink 状态。
- 大容量内置 EDID RAM，适合多路 Sink EDID 管理。
- 工业级工作温度范围。
典型应用
- HD 1 分 4 分配器与多屏同显设备
- 展厅、监控中心、会议室多监视器输出
- 专业 AV 分配机箱与机架式设备
- 商业显示与信息发布多屏扩展
设计注意
- 四路同时输出时的功耗、热设计与 EDID 合并策略需重点评估。
- 多路长线场景应验证每路输出的信号裕量。
- 具体管脚定义与电气参数请以原厂数据手册为准。
