MS9332C HD 1 分 2 分配器芯片
MS9332C 是 MacroSilicon（宏晶）推出的最高信号速率可达 3 Gbps 的 HD 信号 1 分 2 分配器芯片。在 3 Gbps 速率下，可支持 4K × 2K @ 30 Hz 和 4K × 2K（YCbCr420）@ 60 Hz 分辨率的 HD 输入信号，支持 10/12/16 位色深。
HD 输入端具备时钟与数据恢复及自适应 EQ，可适应不同长度与质量的线缆。HD 输出端具有信号预加重功能，支持较长线缆传输。芯片内部集成 EDID RAM。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | HD 信号 1 分 2 分配器 |
| 最高信号速率 | 3 Gbps |
| 视频接口 | 1 路 DVI/HD 输入，2 路 DVI/HD 输出 |
| 最高分辨率 | 4K × 2K @ 30 Hz；YCbCr420 4K × 2K @ 60 Hz |
| 色深 | 10/12/16 位输入/输出 |
| HD 输入 | 自适应 EQ；自动监测输入信号 |
| HD 输出 | 信号预加重；自动监测输出设备状态 |
| DDC | 5 V TTL 电平 DDC 通道 |
| EDID | 集成 512 K 字节 EDID RAM |
| 工作温度 | -40°C～85°C |
| 封装 | LQFP64（10 mm × 10 mm）塑封 |
功能框图

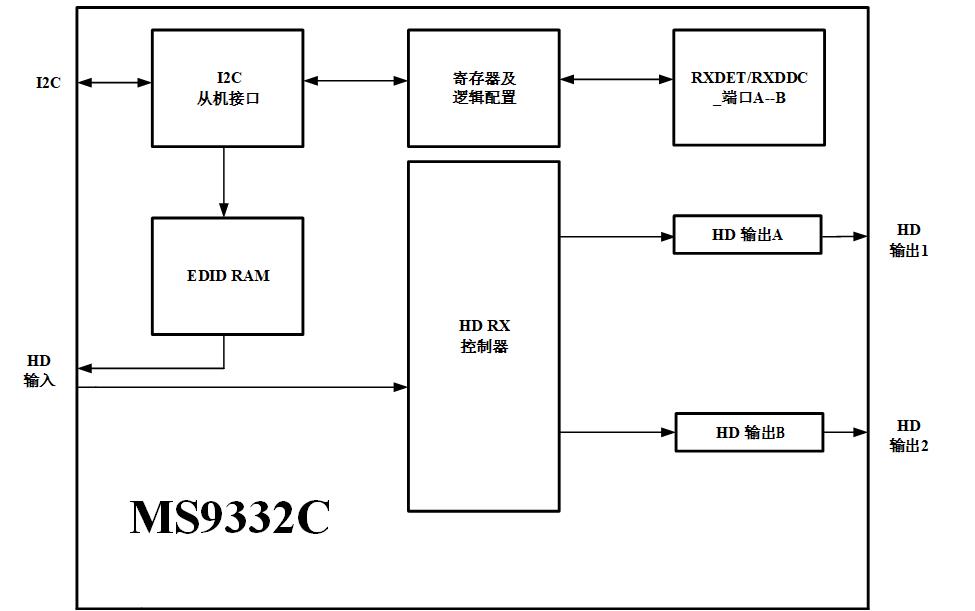

功能框图展示了 MS9332C 的 HD 输入处理、1 分 2 分配、输出预加重与 EDID 管理模块之间的连接关系。
主要特性
- 单路 HD 输入同步分配至两路 HD 输出。
- 支持 4K @ 30 Hz 及 YCbCr420 4K @ 60 Hz 格式。
- 输入端自适应 EQ 与输出端预加重，提升长线传输裕量。
- 自动监测 HD 输入信号与各输出端 Sink 状态。
- 大容量内置 EDID RAM，便于多路输出 EDID 管理。
- 工业级工作温度范围。
典型应用
- HD 1 分 2 分配器与延长器
- 会议室、展厅多屏同显
- 安防监控多监视器输出
- 专业 AV 矩阵与分配机箱
设计注意
- 两路输出同时驱动时的 EDID 合并策略与 HDCP 行为需结合系统方案验证。
- 长线分配场景应评估输出预加重能力与线缆质量。
- 具体管脚定义、功耗与启动时序请以原厂数据手册为准。
