MS9331C HD 信号重定时芯片
MS9331C 是 MacroSilicon（宏晶）推出的最高信号速率可达 3 Gbps 的 HD 信号重定时芯片，支持 I2S 和 SPDIF 音频输出。在 3 Gbps 速率下，可支持 4K × 2K @ 30 Hz 和 4K × 2K（YCbCr420）@ 60 Hz 分辨率的 HD 输入信号，支持 10/12/16 位色深。
HD 输入端具备时钟与数据恢复（CDR）及自适应 EQ，可适应不同长度与质量的线缆，使高速 TMDS 信号保持较佳传输性能。HD 输出端具有信号预加重功能，支持较长线缆传输。芯片集成内部 EDID RAM，无需外部晶振。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | HD 信号重定时（1 进 1 出） |
| 最高信号速率 | 3 Gbps |
| 视频接口 | 1 路 DVI/HD 输入，1 路 DVI/HD 输出 |
| 最高分辨率 | 4K × 2K @ 30 Hz；YCbCr420 4K × 2K @ 60 Hz |
| 色深 | 10/12/16 位输入/输出 |
| 音频输出 | I2S、SPDIF；32 kHz～192 kHz |
| 音频格式 | 支持所有压缩与非压缩音频格式 |
| HD 输入 | 自适应 EQ；自动监测输入信号 |
| HD 输出 | 信号预加重；自动监测输出设备状态 |
| DDC | 5 V TTL 电平 DDC 通道 |
| EDID | 集成 512 字节 EDID RAM |
| 时钟 | 不需要外部晶振 |
| 封装 | QFN48 |

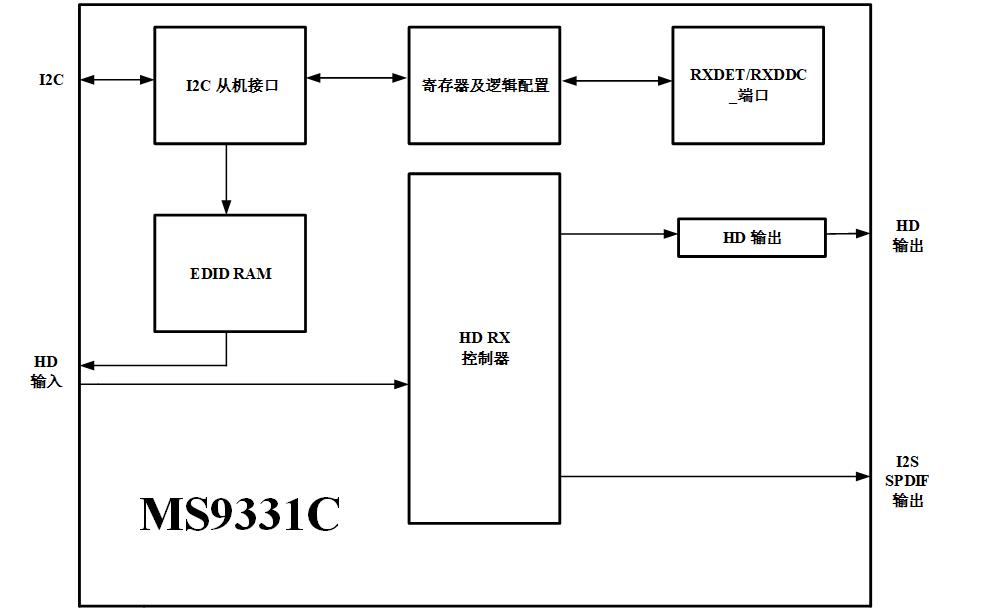

功能框图
功能框图展示了 MS9331C 的 HD 输入 CDR/EQ、重定时、预加重输出、音频提取与 EDID 管理之间的连接关系。
主要特性
- 单路 HD 输入重定时输出，用于延长传输距离或改善信号质量。
- 支持 4K @ 30 Hz 及 YCbCr420 4K @ 60 Hz 等高带宽格式。
- 集成 I2S/SPDIF 数字音频输出，支持多种音频采样率。
- 输入端自适应 EQ 与输出端预加重，适配不同线缆条件。
- 内置 EDID RAM，便于 Sink 能力模拟与管理。
- 无需外部晶振，有利于简化 BOM。
典型应用
- HD 长线传输与信号再生
- 矩阵、分配器前端信号调理
- 需要同时透传或输出数字音频的 HD 延长方案
- 会议、安防与专业 AV 设备的 HD 链路中继
设计注意
- 选型时应确认目标分辨率、色深、音频输出方式与封装是否满足整机布局。
- EDID 策略、DDC 时序与 HDCP 行为需结合下游设备与系统方案验证。
- 具体电气参数、功耗与管脚定义请以 MacroSilicon 原厂数据手册为准。
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数限制、封装尺寸与量产支持状态请以原厂最新数据手册及项目验证结果为准。
