MS9282 VGA/YPbPr 转 HD 转换芯片
MS9282 是 MacroSilicon（宏晶）推出的 VGA/YPbPr 转 HD 转换芯片，集成 3 路 10 位视频 ADC 与 HD 1.3 发射器，用于传统模拟消费电子设备连接数字 HD 显示设备。支持最高 1080P @ 60 Hz 视频输入，并支持 I²S 与 SPDIF 高比特率音频输入。
芯片支持 HD DDC I²C 主模式，有助于降低系统成本。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | VGA/YPbPr → HD 转换器 |
| 模拟输入 | VGA / YPbPr 二选一（RGBHV/RGBS/YPbPr/SOG） |
| HD 输出 | HD 1.3 发射器 |
| 最高分辨率 | 1080P @ 60 Hz；165 MHz |
| ADC | 3×10-bit，165 MSPS |
| 色深 | 24-bit |
| 音频输入 | I²S（32 kHz～192 kHz）；SPDIF（PCM / Dolby Digital / DTS） |
| 控制 | I²C 从机；DDC I²C 主模式 |
| 视频处理 | RGB ↔ YCbCr 双向转换；自动相位增益调整；Macro Vision 兼容 |
| 时钟 | 外接 24.576 MHz 晶振 |

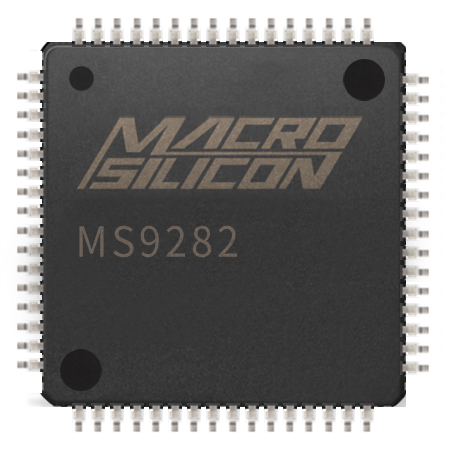

| 封装 | LQFP64（10 mm × 10 mm） |
功能框图
主要特性
- 3×10-bit ADC，最高 165 MSPS。
- VGA / YPbPr 自动切换，1080P @ 60 Hz。
- I²S + SPDIF 高比特率音频透传。
- 内置 DDC I²C 主模式，简化 BOM。
- Macro Vision 兼容处理。
典型应用
- PC / 笔记本 VGA 转 HD 转接线、转接盒
- DVD / 机顶盒 YPbPr 转 HD
- 工业设备模拟视频上 HD 显示
- 会议系统 legacy 信号接入
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
