MS9126S USB投屏芯片
MS9126S 是 MacroSilicon（宏晶）推出的面向 Digital Out 数字视频输出的 USB2.0 投屏芯片。芯片内部集成 USB 2.0 控制器、数据收发模块和音视频处理模块，支持压缩视频传输，可通过 USB 接口将 PC、智能手机、平板电脑的显示信息扩展到更大尺寸的显示设备。
替代声明：MS9126S 是 MS9127 的更新版本，可作为 P2P 替代评估。
核心规格
| 项目 | 规格 |
|---|---|
| USB 接口 | USB 2.0 Device，内建 USB 视频处理 |
| 视频输出 | Digital Out |
| 输出能力 | Digital Out up to 1920 x 1080p @ 60Hz; BT.656/BT.1120; 8/16/24-bit; YUV444/422 and RGB |
| USB 音频 | UAC 数字音频，最高 96 kHz 立体声 |
| 默认音频 | 48 kHz / 16 bit 立体声 |
| 数字音频 | I2S 输出；部分 HD 型号支持 HD 音频输出 |
| 音频位宽 / 采样率 | 最高 24 bit，最高 96 kHz |
| 操作系统 | Windows 7/8/10/11、Android 5.1 及以上、macOS 10.15 及以上、Linux |
| 时钟 | 外接 24 MHz 晶振，内建 PLL 电路 |
| 供电与复位 | Built-in 1.2 V power handling and power-on reset |
| 封装 | QFN-64, 9 mm x 9 mm |

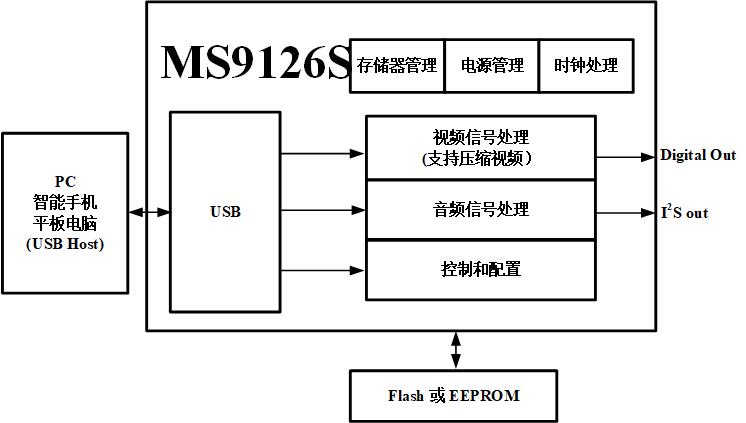

功能框图
功能框图展示了 MS9126S 的 USB Device、压缩视频传输、音视频处理和 Digital Out 输出接口之间的连接关系。
主要特性
- 支持 USB 压缩视频传输，用于显示镜像或扩展显示。
- 内建 USB Device 控制器、数据收发模块和音视频处理模块。
- 支持 UAC 数字音频，默认 48 kHz / 16 bit 立体声输出。
- 支持 I2S 数字音频输出，最大位宽 24 bit，最大采样率 96 kHz。
- 支持 Windows、Android、macOS 与 Linux 主机平台。
- 仅需 24 MHz 晶振，内建 PLL 与上电复位相关电路。
典型应用
- USB 外置显示适配器和投屏器
- PC、手机、平板到外部显示器的镜像或扩展显示
- 嵌入式 USB 显示输出模块
- 会议、教育、工业控制和便携式显示设备
设计注意
- MS9126S 的输出接口为 Digital Out，选型时应优先按目标显示接口和封装尺寸确认。
- 最高输出分辨率、音频输出方式、系统兼容性和固件功能需结合原厂资料与实际主机平台验证。
- USB 投屏依赖主机端驱动或协议栈支持，量产前建议覆盖目标 Windows、Android、macOS 和 Linux 版本测试。
相关资料
说明
本文根据 MacroSilicon 官方公开产品页整理。具体功能组合、参数限制、封装、驱动与量产支持状态请以原厂最新数据手册、参考设计及项目验证结果为准。
