MS7026 NTSC/PAL 视频解码器
MS7026 是 MacroSilicon（宏晶）推出的 NTSC/PAL 视频解码芯片。基于内部模式检测模块自动识别输入制式，并转换为 8 位 ITU-R BT.656 数字信号。芯片支持 3D 视频解码 与 隔行到逐行 转换功能。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | 视频解码器（模拟 → 数字） |
| 视频输入 | 3×CVBS 或 1×CVBS + 1×S-Video |
| 数字输出 | BT.656 / BT.601，8-bit YUV 4:2:2 |
| 控制接口 | I²C 从机 |
| 视频标准 | NTSC / PAL 自动检测 |
| ADC | 10-bit ADC |
| 视频处理 | 去隔行；3:2 下拉检测；亮度/饱和度/对比度/色度/锐度可调 |
| MCU | 内置 MCU；外置 SPI Flash |
| 供电 | 3.3 V + 1.2 V；数字 I/O 1.8 V～3.3 V |
| 工作温度 | 0°C～70°C |
| 封装 | QFN-48（7 mm × 7 mm） |

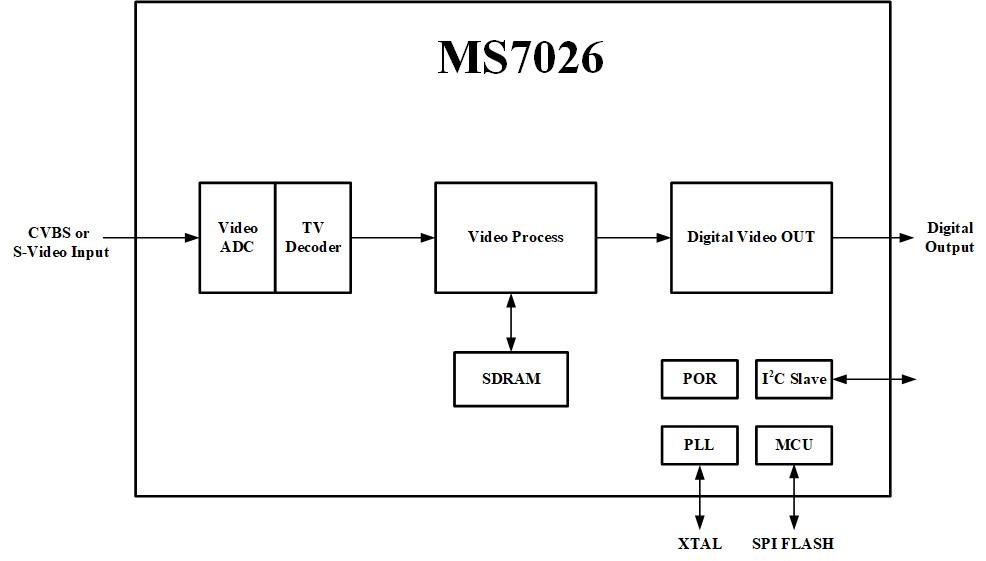

功能框图
主要特性
- 自动 NTSC / PAL 制式检测。
- 10-bit ADC 与去隔行处理。
- BT.656 内同步 / BT.601 外同步双模式输出。
- 内置 MCU，支持 SPI Flash 固件。
- 内置 PLL、POR 与 SDRAM 相关电路。
典型应用
- 安防 DVR / 模拟摄像头采集
- 车载后视 / 倒车 CVBS 输入
- 视频采集卡前端
- 模拟 TV 信号数字化处理
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
