MS7024 NTSC/PAL TV 编码器
MS7024 是 MacroSilicon（宏晶）推出的 TV 编码器芯片，面向数码相机、便携嵌入式系统等手持视频应用。芯片将数字视频编码并产生同步信号，符合 NTSC 与 PAL 标准，支持 24/16/8 位 RGB 与 YCrCb 数字输入。
TV 输出制式包括 NTSC-M、NTSC-J、NTSC-433、PAL-B/D/G/H/I、PAL-M、PAL-N 与 PAL-60，符合 ITU-R BT.601/656 标准。
核心规格
| 项目 | 规格 |
|---|---|
| 产品类型 | TV 编码器（数字 → 模拟 TV） |
| 数字输入 | 24/16/8 位 RGB、YCrCb |
| 模拟输出 | AV、S-Video |
| 视频标准 | NTSC / PAL 多制式 |
| 最大分辨率 | 720×480 / 720×576（隔行或逐行） |
| DAC | 三通道 10-bit DAC |
| 图像调节 | 亮度、对比度、饱和度软件可调 |
| 其他 | 热插拔；RoHS |
| 封装 | TQFP48（7 mm × 7 mm） |

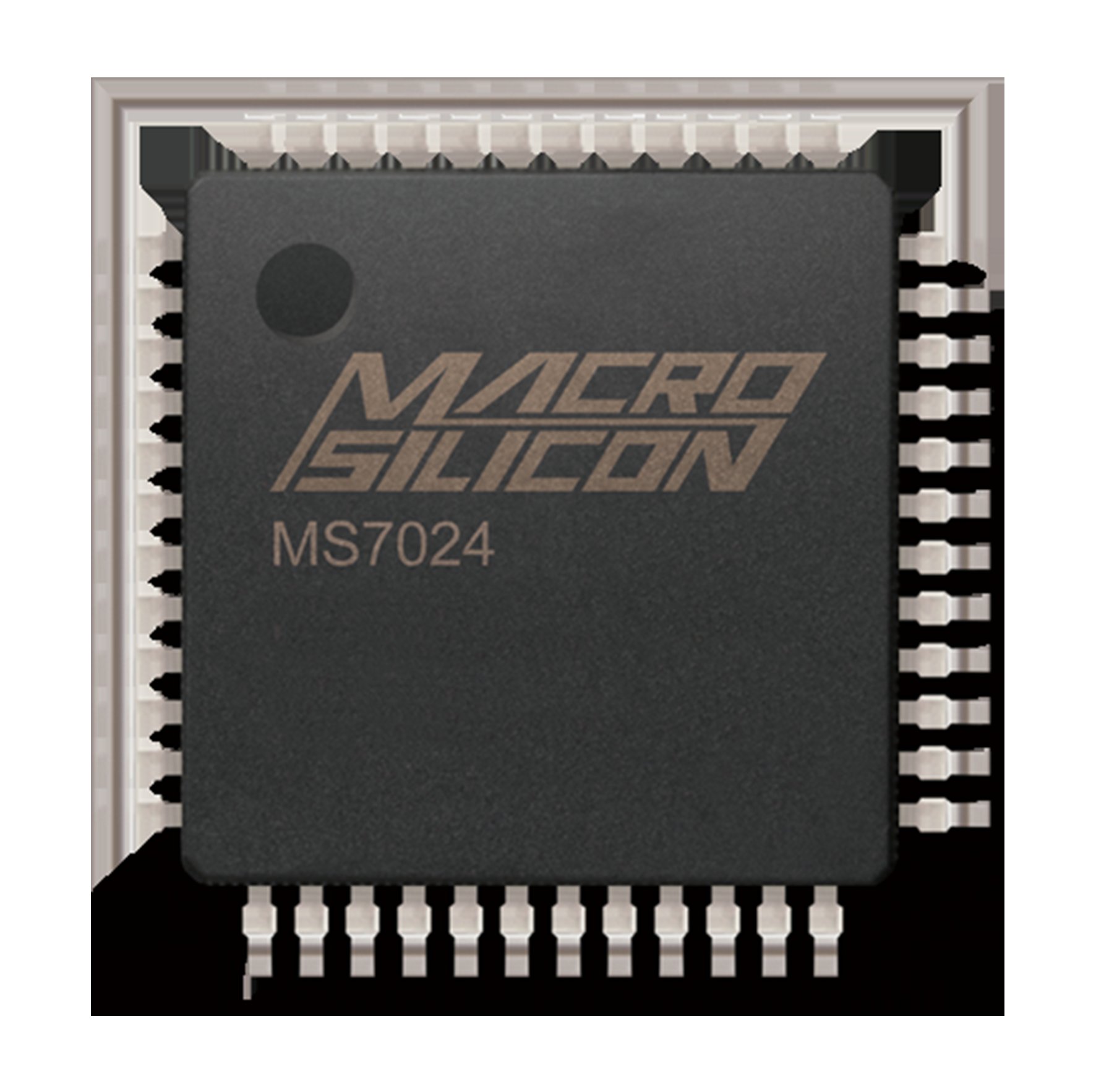

功能框图
主要特性
- 支持多种 NTSC / PAL 制式输出。
- 24/16/8 位 RGB 与 YCrCb 数字输入可选。
- 三通道 10-bit DAC，AV / S-Video 模拟输出。
- 亮度、对比度、饱和度可调。
- 符合 ITU-R BT.601/656。
典型应用
- 数码相机 / 便携相机 TV 输出
- 便携嵌入式设备复合视频显示
- 数字视频转模拟 TV 监视器
- 教育演示设备 AV 输出
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
