MS2131S USB 3.0 高清音视频采集处理芯片
MS2131S 是 MacroSilicon（宏晶）推出的 USB 3.0 高清视频和音频采集处理芯片。芯片内部集成 USB 3.0 Device 控制器、数据收发模块和音视频处理模块，可通过 USB 3.0 将 HD 输入音视频传输到 PC、智能手机和平板电脑进行预览或采集。
MS2131S 支持 HD 环出、UVC 1.0 视频、UAC 1.0 音频、I2S/SPDIF 音频接口和内建 MCU，适用于免驱采集卡、视频会议、直播录制、教学录播和嵌入式采集设备。
核心能力
| 项目 | 规格 |
|---|---|
| USB 接口 | 内建 USB 3.0 Device，兼容 USB 2.0 Device |
| USB 视频协议 | UVC 1.0 |
| USB 音频协议 | UAC 1.0 |
| 视频输入 | HD RX，最高 4096 × 2160 @ 60Hz（YUV420）或 4096 × 2160 @ 30Hz（YUV444） |
| 视频环出 | HD TX，支持 HD RX 到 HD TX 直通输出 |
| USB 视频输出 | YUV422、MJPEG、RGB24、NV12 |
| USB 最大输出 | 3840 × 2160 @ 60Hz（MJPEG），3840 × 2160 @ 25Hz（YUV422） |
| 内容保护 | 支持 HDCP 1.4 |
| 音频 | USB 立体声 / 5.1 声道、HD 音频采集、I2S 输入输出、SPDIF 输出、音频混音 |
| 系统支持 | Windows XP/7/8/10/11、Android 5.0+、Linux、macOS |
| 封装 | LQFP-100，14 mm × 14 mm |
功能框图

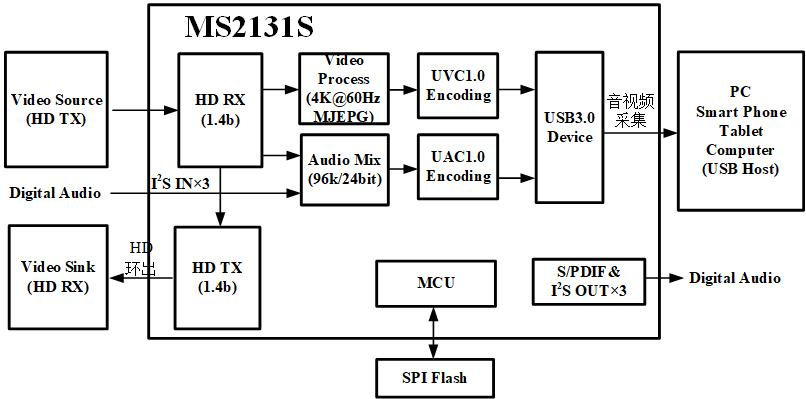

功能框图展示了 MS2131S 在 HD RX、HD TX、USB 3.0 Device、音频接口、MCU 和时钟/复位模块之间的数据通路关系。
HD RX 输入
- 支持 RGB444、YCbCr 4:2:2、YCbCr 4:4:4、YCbCr 4:2:0 色彩空间。
- 支持 Deep Color 24 / 30 / 36 位模式。
- 支持 CEA-861-E、CEA-861-F 视频格式。
- 最大输入分辨率：
4096 × 2160 @ 60Hz（YUV420）4096 × 2160 @ 30Hz（YUV444）
- 支持 HDCP 1.4。
HD TX 环出
- 支持 EDID / HPD 处理。
- 最大输出分辨率：
4096 × 2160 @ 60Hz（YUV420）4096 × 2160 @ 30Hz（YUV444）
- 支持 HD RX 到 HD TX 的直通模式输出，适合采集同时本地显示或级联应用。
USB 采集输出
- 内建 USB 3.0 Device，兼容 USB 2.0 Device。
- USB 视频符合 UVC 1.0 协议。
- USB 音频符合 UAC 1.0 协议。
- USB 视频输出支持 YUV422、MJPEG、RGB24、NV12 四种模式。
- USB 视频输出最大分辨率：
3840 × 2160 @ 60Hz（MJPEG）3840 × 2160 @ 25Hz（YUV422）
音频能力
- USB 音频支持
96 kHz / 24 bit、48 kHz / 16 bit立体声输出。 - USB 音频支持 5.1 声道模式。
- 支持 HD RX 5.1 / 7.1 声道音频采集。
- 支持 3 路 I2S 输入。
- 支持 3 路 I2S 输出和 1 路 SPDIF 输出。
- 支持任意 2 路 I2S 输入音频与 HD 音频混音处理。
时钟、复位与封装
| 项目 | 规格 |
|---|---|
| 外部时钟 | 外接 24 MHz 无源晶振 |
| PLL | 内建 PLL 电路 |
| 复位 | 内建上电复位电路 |
| MCU | 内建 MCU，支持功能定制和二次开发 |
| 封装 | LQFP-100，14 mm × 14 mm |
典型应用
- USB 3.0 HD / 4K 采集卡
- 直播、录播和视频会议采集设备
- 医疗、工业、教育等场景的免驱 UVC 采集模块
- 需要 HD 环出与 USB 采集同时工作的显示采集设备
- 需要 I2S/SPDIF 音频输入输出或音频混音的采集方案
设计注意
4K@60Hz输入与环出能力和 USB 输出能力不同：USB 端4K@60Hz规格对应 MJPEG 输出，YUV422 输出最大为3840 × 2160 @ 25Hz。- 使用 HDCP 1.4 相关功能时，应确认授权、密钥与内容保护合规要求。
- Android、Linux、macOS 等系统上的 UVC/UAC 兼容性仍需结合目标主机、播放器、浏览器或应用程序验证。
- 内建 MCU 支持二次开发，量产项目应以原厂 SDK、固件和参考设计为准。
