MS2130S USB 3.0 高清音视频采集芯片
MS2130S 是 MacroSilicon（宏晶）推出的 USB 3.0 高清视频和音频采集芯片。芯片内部集成 USB 3.0 Device 控制器、数据收发模块和音视频处理模块，可通过 USB 3.0 将 HD 输入音视频信号传送到 PC、智能手机和平板电脑上预览或采集。
MS2130S 支持 UVC 1.0 视频、UAC 1.0 音频、4K 输入、MJPEG / YUV422 / RGB24 / NV12 USB 输出，并内建 MCU，支持功能定制和二次开发。
核心能力
| 项目 | 规格 |
|---|---|
| USB 接口 | 内建 USB 3.0 Device，兼容 USB 2.0 |
| USB 视频协议 | UVC 1.0 |
| USB 音频协议 | UAC 1.0 |
| 视频输入 | HD RX，最高 4096 × 2160 @ 60Hz（YUV420）或 4096 × 2160 @ 30Hz（YUV444） |
| USB 视频输出 | YUV422、MJPEG、RGB24、NV12 |
| USB 最大输出 | 3840 × 2160 @ 60Hz（MJPEG），3840 × 2160 @ 25Hz（YUV422） |
| 内容保护 | 支持 HDCP 1.4 |
| 音频 | USB 立体声 / 5.1 声道，支持 HD RX 5.1 / 7.1 声道音频采集 |
| 系统支持 | Windows XP/7/8/10/11、Android 5.0+、Linux、macOS |
| 封装 | QFN-64，9 mm × 9 mm |

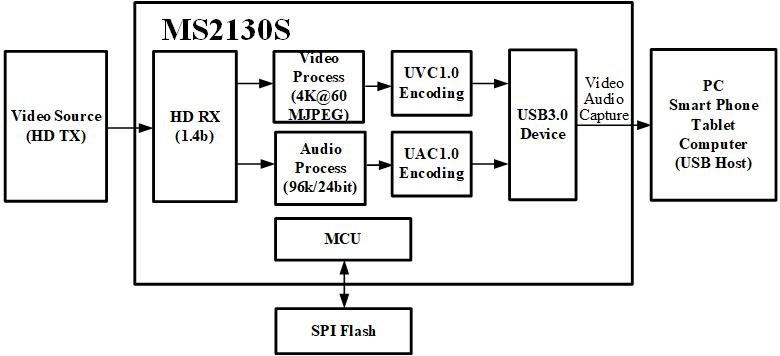

功能框图
功能框图展示了 MS2130S 在 HD RX 输入、视频处理、USB 3.0 Device、音频、MCU、时钟和复位模块之间的数据通路关系。
HD RX 输入
- 支持 RGB444、YCbCr 4:2:2、YCbCr 4:4:4、YCbCr 4:2:0 色彩空间。
- 支持 Deep Color 24 / 30 / 36 位模式。
- 支持 CEA-861-E、CEA-861-F 视频格式。
- 最大输入分辨率：
4096 × 2160 @ 60Hz（YUV420）4096 × 2160 @ 30Hz（YUV444）
- 支持 HDCP 1.4。
USB 采集输出
- 内建 USB 3.0 Device，兼容 USB 2.0。
- USB 视频符合 UVC 1.0 协议。
- USB 音频符合 UAC 1.0 协议。
- USB 视频输出支持 YUV422、MJPEG、RGB24、NV12 四种模式。
- USB 视频输出最大分辨率：
3840 × 2160 @ 60Hz（MJPEG）3840 × 2160 @ 25Hz（YUV422）
音频能力
- USB 音频支持
96 kHz / 24 bit、48 kHz / 16 bit立体声输出。 - USB 音频支持 5.1 声道模式。
- 支持 HD RX 5.1 / 7.1 声道音频采集。
时钟、复位与封装
| 项目 | 规格 |
|---|---|
| 外部时钟 | 外接 24 MHz 无源晶振 |
| PLL | 内建 PLL 电路 |
| 复位 | 内建上电复位电路 |
| MCU | 内建 MCU，支持功能定制和二次开发 |
| 封装 | QFN-64，9 mm × 9 mm |
典型应用
- USB 3.0 HD / 4K 采集卡
- 直播、录播和视频会议采集设备
- 工业、医疗、教育等场景的免驱 UVC 采集模块
- 面向 Windows、Android、Linux、macOS 主机的便携式采集设备
- 需要固件定制或设备描述符定制的 USB 音视频采集产品
设计注意
4K@60Hz输入能力和 USB 输出能力需要区分：USB 端4K@60Hz规格对应 MJPEG 输出，YUV422 输出最大为3840 × 2160 @ 25Hz。- MS2130S 官方页未列出 HD 环出、I2S 输入输出或 SPDIF 输出能力；需要这些功能时可对比 MS2131S。
- 使用 HDCP 1.4 相关功能时，应确认授权、密钥与内容保护合规要求。
- Android、Linux、macOS 等系统上的 UVC/UAC 兼容性需结合目标主机、播放器、浏览器或应用程序验证。
- 内建 MCU 支持二次开发，量产项目应以原厂 SDK、固件和参考设计为准。
相关工具
相关资料
说明
本文根据 MacroSilicon 官方产品页公开信息整理。具体功能组合、输出格式、系统兼容性、固件定制和量产支持状态请以原厂最新资料及实际项目验证结果为准。
