MS2130 USB 3.0 高清音视频采集芯片
MS2130 是 MacroSilicon（宏晶）推出的 USB 3.0 高清视频和音频采集芯片。芯片内部集成 USB 3.0 Device 控制器、数据收发模块和音视频处理模块，可通过 USB 3.0 接口将高清输入音视频信号传送到 PC、智能手机和平板电脑进行预览或采集。
MS2130 支持 UVC 1.0 视频、UAC 1.0 音频、USB 2.0 Device 兼容模式、YUV422 / MJPEG 输出和 QFN-64 小封装，适用于基础型免驱 USB 采集卡和嵌入式音视频采集模块。
核心能力
| 项目 | 规格 |
|---|---|
| USB 接口 | 内建 USB 3.0 Device，兼容 USB 2.0 Device 模式 |
| USB 视频协议 | UVC 1.0 |
| USB 音频协议 | UAC 1.0 |
| 视频输入 | HD 输入，最大 4K（3840 × 2160 @ 30Hz） |
| USB 视频输出 | YUV422、MJPEG |
| 默认最大输出 | 1920 × 1080 @ 60Hz |
| 音频输出 | USB 音频默认 48 kHz 立体声输出 |
| 系统支持 | Windows XP/7/8/10/11、Android 5.0+、Linux、macOS |
| 封装 | QFN-64，9 mm × 9 mm |
功能框图

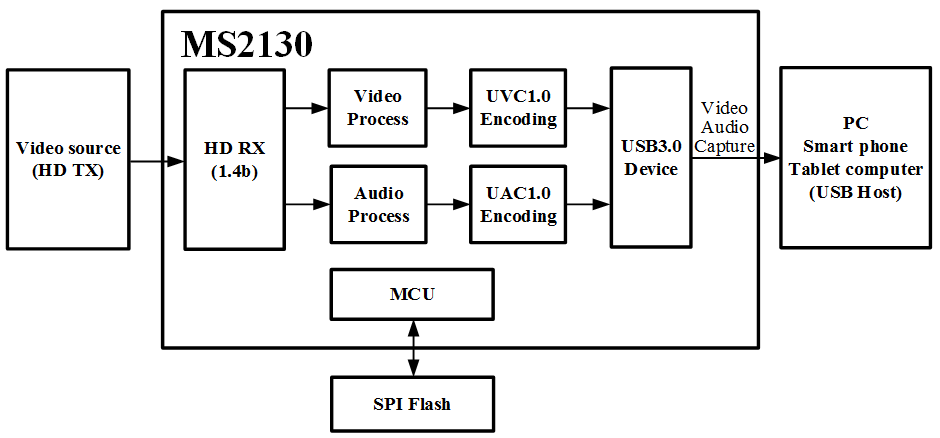

功能框图展示了 MS2130 从 HD RX 输入，经视频/音频处理、UVC/UAC 编码，到 USB 3.0 Device 输出给 PC、智能手机或平板电脑的基本数据通路。
视频输入
- 支持 RGB444、YCbCr 4:2:2、YCbCr 4:4:4、YCbCr 4:2:0 色彩空间。
- 支持 Deep Color 24 / 30 / 36 位模式。
- 支持 CEA-861-E、CEA-861-F 视频格式。
- 最大输入分辨率为
4K（3840 × 2160 @ 30Hz）。
USB 采集输出
- 内建 USB 3.0 Device，兼容 USB 2.0 Device 模式。
- USB 视频符合 UVC 1.0 协议。
- USB 音频符合 UAC 1.0 协议。
- USB 视频输出支持 YUV422 和 MJPEG 两种模式。
- USB 视频输出默认最大分辨率为
1920 × 1080 @ 60Hz。
音频、时钟与封装
| 项目 | 规格 |
|---|---|
| USB 音频 | 默认 48 kHz 立体声输出 |
| 外部时钟 | 外接 24 MHz 无源晶振 |
| PLL | 内建 PLL 电路 |
| 复位 | 内建上电复位电路 |
| 封装 | QFN-64，9 mm × 9 mm |
典型应用
- USB 3.0 HD 采集卡
- 1080p60 免驱 UVC 视频采集模块
- 视频会议、直播、录播采集设备
- 面向 PC、手机和平板的便携式 HD 采集设备
- 嵌入式系统的 USB 音视频输入模块
设计注意
- MS2130 官网标称输入最大为
3840 × 2160 @ 30Hz，USB 视频输出默认最大为1920 × 1080 @ 60Hz，二者不是同一带宽等级。 - MS2130 USB 输出仅列出 YUV422 和 MJPEG；如需 RGB24、NV12、更高 USB 输出能力或更丰富音频接口，可对比 MS2130S / MS2131S。
- Android、Linux、macOS 等系统上的 UVC/UAC 兼容性需结合目标主机、应用程序和采集格式验证。
- 量产项目应以原厂 SDK、固件、参考设计和实际样机测试为准。
