MS2108 USB2.0 数字视频与音频采集芯片
MS2108 是 MacroSilicon（宏晶）推出的数字视频和音频采集芯片，内部集成 USB 2.0 Device 控制器、数据收发模块、数字视频输入处理模块、I2S 输入处理模块和音视频处理模块。芯片可将数字音视频信号通过 USB 接口传送到 PC、智能手机和平板电脑上预览或采集。
MS2108 输出支持 YUV 和 MJPEG 两种模式，兼容 Windows、Android 和 macOS 系统，适合并口数字视频源到 USB2.0 的采集场景。
核心规格
| 项目 | 规格 |
|---|---|
| 视频输入 | 16 bit YUV BT.601 / BT.709 / BT.656 / BT.1120；8 bit YUV BT.601 / BT.709 / BT.656 / BT.1120 / DDR |
| 最大输入分辨率 | 1080p @ 60Hz |
| 色彩处理 | 支持色彩空间转换 |
| USB 接口 | USB 2.0 Device，兼容 USB 1.1 模式 |
| USB 视频协议 | UVC 1.0 |
| USB 音频协议 | UAC 1.0 |
| USB 视频输出 | YUV、MJPEG |
| 最大输出分辨率 | 1920 x 1080 @ 30Hz |
| 音频输入 | 支持数字音频 I2S 输入 |
| USB 音频 | 默认 96 kHz 单声道输出，支持定制采样频率输出 |
| 操作系统 | Windows XP/7/8/10、Android 5.0 及以上、macOS |
| 时钟 | 外接 24 MHz 无源晶振，内建 PLL 电路 |
| 复位 | 内建上电复位电路 |
| 封装 | QFN-48，7 mm × 7 mm |
| 环保 | Pb-free，符合 RoHS 标准 |
功能框图

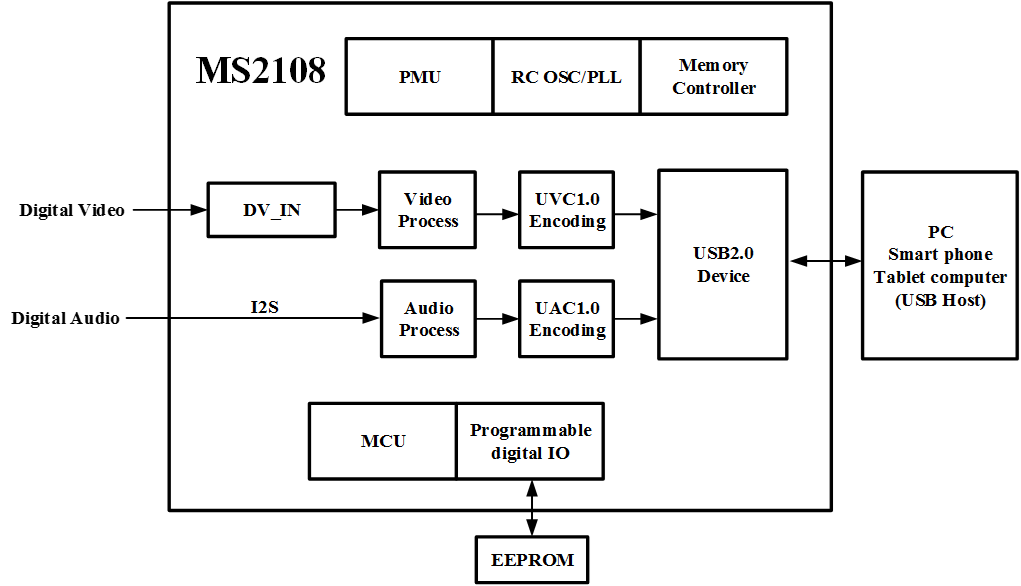

功能框图展示了 MS2108 的并口数字视频输入、I2S 音频输入、USB 2.0 Device、UVC / UAC 输出和控制接口之间的关系。
功能特征
- 支持 16 bit YUV BT.601 / BT.709 / BT.656 / BT.1120 数字视频输入。
- 支持 8 bit YUV BT.601 / BT.709 / BT.656 / BT.1120 / DDR 数字视频输入。
- 最大输入分辨率
1080p @ 60Hz。 - 支持色彩空间转换。
- 支持数字音频 I2S 输入。
- USB 视频符合 UVC 1.0 协议，USB 音频符合 UAC 1.0 协议。
- 支持 YUV 和 MJPEG 两种 USB 视频输出模式。
- 支持用户自定义分辨率与描述符定制。
- 默认 USB 音频为 96 kHz 单声道输出，并支持定制采样频率输出。
- 内建 USB 2.0 Device，兼容 USB 1.1 模式。
典型应用
- 并口数字视频转 USB2.0 采集模块
- BT.656 / BT.1120 摄像头或视频前端采集
- 嵌入式数字视频预览和录制设备
- 工业、医疗和安防数字视频采集系统
设计注意
- MS2108 面向并口数字视频输入，设计时应确认目标视频总线位宽、时序格式、像素时钟和同步方式。
1920 x 1080 @ 30Hz输出通常依赖 MJPEG 模式，YUV 输出能力需结合 USB2.0 带宽和主机性能验证。- 并口视频线较多，PCB 设计应关注时钟、数据线等长、串扰和输入时序裕量。
相关资料
说明
本文根据 MacroSilicon 官方公开产品页整理。具体功能组合、参数限制、封装、驱动、固件和量产支持状态请以原厂最新数据手册、参考设计及项目验证结果为准。
