MS1835 RGB 转 CVBS/S-Video 视频转换器（内置 MCU）
MS1835 是 MacroSilicon（宏晶）推出的 RGB 转 CVBS/S-Video 视频转换器，在 MS1830 同类信号链基础上集成 内置 MCU。RGB 经 3 通道 10 位 ADC 采样，完成 NTSC/PAL 编码后由 10 位视频 DAC 输出 CVBS 与 S-Video。
MCU 可处理多种应用场景，无需用户配置，在保持画质增强、OSD、3D 降噪等功能的同时降低系统设计复杂度。
核心规格
| 项目 | 规格 |
|---|---|
| 转换方向 | RGBHV → CVBS / S-Video |
| 视频 ADC | 3 通道 10 位，最高 165 MSPS |
| 视频 DAC | 3 通道 10 位 |
| 输入分辨率 | 最高 1080P（含隔行） |
| 输入幅度 | 0.45–1.1 V（峰峰值） |
| 输出制式 | NTSC(J,M,4.43)、PAL(B,D,G,H,I,M,N,Nc,60) |
| 缩放 | 水平/垂直独立，1/8×–8× |
| 控制器 | 内置 MCU + SDRAM |
| OSD | 1 个窗口，1 bpp 字符 |
| 封装 | LQFP48（7 mm × 7 mm） |

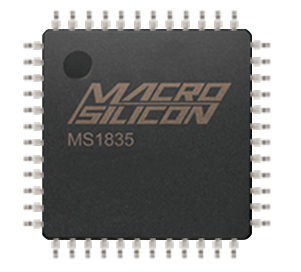

功能框图
主要特性
- 内置 MCU，免配置即可适配多场景。
- 3 通道 10 位 ADC/DAC，支持隔行输入与帧率转换。
- 过渡色提升、黑白增强及动态范围扩展。
- 集成 OSD、3D 降噪与画质调节。
- 独立水平/垂直缩放（1/8×–8×）。
典型应用
- VGA to Video
- 长车后拉
- 数字仪表盘
- 视频采集
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
