MS1825 多功能视频处理器
MS1825 是 MacroSilicon（宏晶）推出的多功能视频处理器，集成 4 路独立 HD 音视频输入、4 路独立 HD 音视频输出、24 位数字视频输入或输出接口，并支持 1 路 I2S / SPDIF 数字音频输入或输出。芯片可处理隔行或逐行数字视频、图形输入，内置四路独立视频播放引擎，适合 PIP、POP、多画面显示和系统级视频处理方案。
核心规格
| 项目 | 规格 |
|---|---|
| HD 输入 | 4 路独立 HD 输入通道，支持 1080p 输入 |
| HD 输出 | 4 路独立 HD 输出通道 |
| 最高分辨率 | 最高 4K@30Hz |
| 数字视频接口 | 支持 24-bit RGB/YUV、16-bit YUV 4:2:2、8-bit BT.656 / BT.601、8-bit BT.1120 输入 |
| 色彩空间 | RGB、YCbCr 4:4:4、YCbCr 4:2:2 |
| 色深 | 8 / 10 / 12 / 16 bit |
| 音频接口 | 1 路 I2S 和 SPDIF 数字音频输入或输出，采样率 32 kHz 至 192 kHz |
| OSD | 内嵌 1 bpp 常见字符库，支持 4 个独立 OSD 窗口 |
| 存储访问 | 16 位访问，时钟最高 188 MHz |
| 封装 | HLQFP-216，24 mm × 24 mm |
| 供电 | 3.3 V 和 1.2 V |

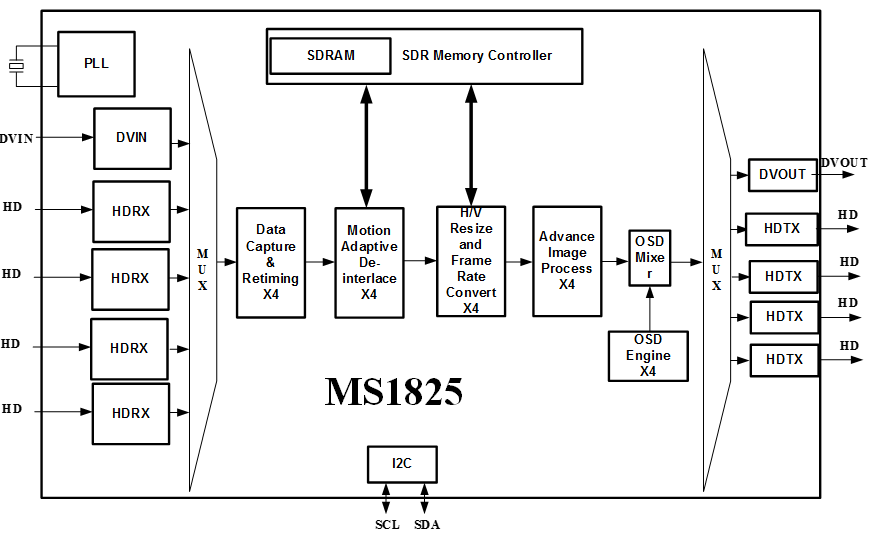

功能框图
功能框图展示了 MS1825 的 HD 输入/输出通道、视频缩放处理、OSD、帧缓存与控制接口之间的连接关系。
视频处理能力
- 支持 VESA 与 CEA-861-F 视频格式。
- 支持 RGB / BT.601 / BT.709 比色标准。
- 支持 SDR 与 DDR 数据传输方式，信号幅度 500 mV。
- 支持输入模式、视频时序与 InfoFrame 自动检测。
- 支持 HD
1080i到1080p转换，以及标清 NTSC / PAL 到480p/576p转换。 - 支持独立水平、垂直缩放和灵活帧率转换。
- 支持解隔行边缘校正、全局噪声滤波、3:2 / 2:2 Pull-down 检测。
- 支持亮度、饱和度、对比度和色度调节。
- 支持输入自动 EQ、可编程 EDID、输入 HPD 可编程和输出 HPD 自动检测。
典型应用
- 多画面显示、PIP / POP 视频处理设备
- 多输入多输出视频处理器和显示控制系统
- 需要数字视频输入或输出接口的嵌入式显示设备
- 带 OSD、缩放、解隔行、帧率转换的视频方案
设计注意
- MS1825 适合需要 4 进 4 出 HD 通道并兼顾数字视频接口的方案；若需要更强 OSD 字库、自定义字符库、内嵌 DDR 或多路音频，可评估 MS1826 系列。
4K@30Hz、色深、色彩空间、输入输出组合和数字接口模式需要结合带宽、PCB 设计与固件配置验证。- EDID、HPD、EQ、帧率转换和 OSD 行为建议以原厂参考设计与实际样机测试为准。
相关资料
说明
本文根据 MacroSilicon 官方公开产品页整理。具体功能组合、参数限制、封装、供货与量产支持状态请以原厂最新数据手册、参考设计及项目验证结果为准。
