MS1823 多功能视频处理器
MS1823 是 MacroSilicon（宏晶）推出的 多功能视频处理器，集成 6 通道 10 位视频 ADC、TV 解码/编码、三通道 10 位视频 DAC 及字符型 OSD。可处理隔行与逐行模拟视频或图形输入，两路独立视频播放引擎支持 PIP/POP 双路显示。
芯片具备解隔行、视频增强、3D 消噪、YC 分离与帧率转换能力，适合 OEM 厂商以高集成度方案实现低成本、高质量的视频处理终端。
核心规格
| 项目 | 规格 |
|---|---|
| 模拟输入 | 最高 6 通道 10 位 ADC，165 MSPS；RGBHV/RGBS/YCbCr/YPbPr，0.45–1.3 V（峰峰值） |
| 最高输入分辨率 | 1080P |
| 模拟输出 | 三通道 10 位 DAC；RGBHV/YPbPr、CVBS、S-Video |
| 视频引擎 | 双路独立输入/播放，PIP/POP |
| 视频制式 | 480I/P、576I/P、720P、1080I/P |
| OSD | 1 个窗口，1/2/4 bpp 字符 |
| 帧缓存 | 32 位访问，时钟最高 162 MHz |
| 封装 | LQFP100（14 mm × 14 mm） |
| 供电 | 3.3 V / 1.8 V |

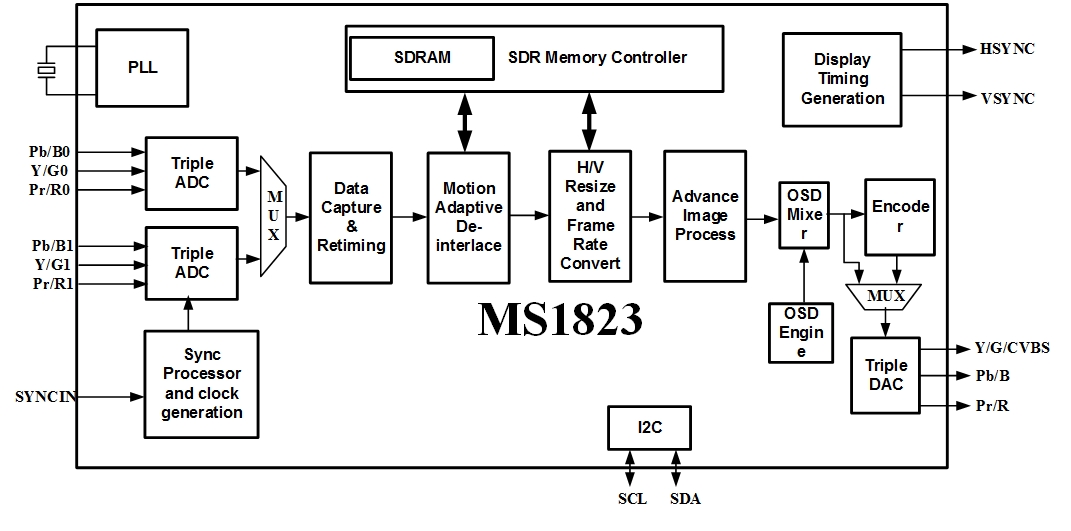

功能框图
主要特性
- 10 位 ADC + 三通道 10 位 DAC，165 MSPS 采样。
- 双路独立视频播放，支持 PIP/POP。
- 解隔行、3D 消噪、YC 分离、帧率转换。
- 独立水平/垂直缩放，亮度/对比度/饱和度/色度调节。
- 字符型 OSD，支持 Macro Vision 输入解密。
典型应用
- VGA/PC 到 CVBS/S-Video 视频转换
- 模拟视频 PIP/POP 显示设备
- 安防/会议模拟视频处理终端
- 带 OSD 的标清/高清模拟视频输出方案
相关资料
说明
本文根据 MacroSilicon 官方产品页 整理。具体参数请以原厂数据手册及项目验证结果为准。
